LINDY 43062: Tester per Cavi HDMI

Test facile e veloce di cavi HDMI

percorso 1: Reti / Networking > Attrezzi & Tester

percorso 2: Pinze, Attrezzi & Tester > Tester

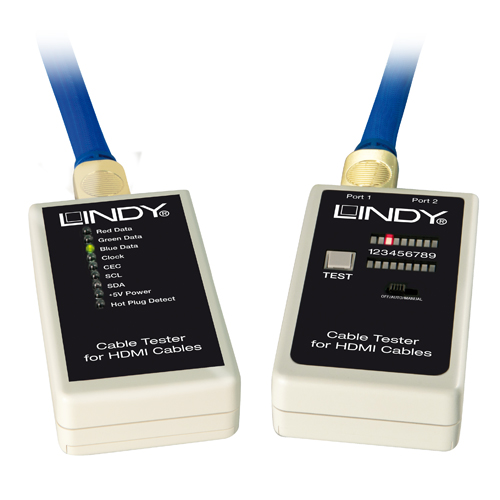

Questo tester compatto per cavi HDMI consente di controllare la pinatura di cavi prima e dopo l'installazione grazie al modulo passivo incluso nella fornitura.

• Modalità di scansione automatica e manuale
• Unità principale con due porte HDMI Tipo A (ingresso e uscita), unità remota con una porta HDMI Tipo A
• LED di stato per ogni pin
• Necessita di una pila 9V PP3 (non inclusa)
• Dimensioni: 250 x 140 x 50mm

Curiosità, Test e Foto nel

È possibile testare anche cavi Micro HDMI utilizzando l'apposito adattatore 41236

Informazioni addizionali:

Corrispondenza LED:

LED 1: TMDS canale 2, Pin 1-3 (rosso)

LED 2: TMDS canale 1, Pin 4-6 (verde)

LED 3: TMDS canale 0, Pin 7-9 (blu)

LED 4: TMDS canale 3, Pin 10-12 (Clock, Audio, HDCP)

LED 5: Pin 13 (CEC)

LED 6: Pin 15 (SCL)

LED 7: Pin 16 (SCA)

LED 8: Pin 18 (+5V DC)

LED 9: Pin 19 (Hot Plug)

Pin 14 (reserved) e Pin 17 (massa) non vengono testati
