Convertitore spazio colore YPbPr (Component) -> VGA RGBHV

More Details

È un convertitore di spazio colore da Component (YPbPr/YCbCr) ad RGBHV. Consente di visualizzare programmi in alta definizione da un DVD, una consolle o un decoder su un monitor PC o un altro schermo con ingresso VGA.

Caratteristiche:

• Semplice da utilizzare, Plug & Play.
• Supporta tutti i formati Component interlacciati e progressivi.
• L'uscita è RGBHV su un connettore Sub-D HD15.

Controlli e Funzioni:

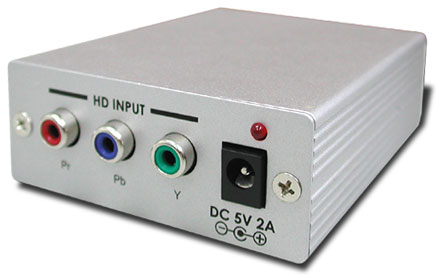

1. Ingresso YPbPr/YCbCr: collegare qualsiasi sorgente Component YPbPr/YCbCr
2. Connettore di alimentazione: DC 5V positivo al centro
3. Indicatore LED di accensione.

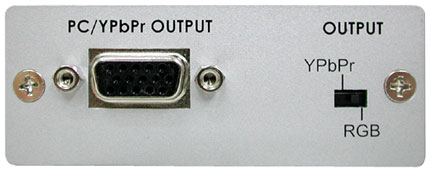

4. Connettore di uscita PC: collegare a qualsiasi monitor con ingresso VGA.
5. Uscita: selettore del formato di uscita tra component e RGB.

Specifiche:

• Il segnale di uscita ha esattamente lo stesso formato del segnale in ingresso, l'immagine non viene scalata.
• Ingresso: YPbPr/YCbCr su 3 connettori RCA.
• Uscita: RGBHV su un connettore Sub-D HD15
• Risoluzioni in ingresso:
  480i, 576i, 480p, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz
• Uscita:
  PC RGB quando l'ingresso è HD progressivo, oppure video RGB 15KHz quando l'ingresso è SD interlacciato.
• Molti monitor PC accettano segnali multi-sync in ingresso e quindi accettare la risoluzione RGB in uscita dalla centralina
• Dimensioni (LxPxA): 76,6 x 103 x 30mm
• Alimentazione: 5V 1A, positivo al centro.

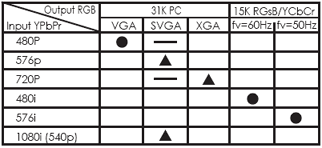

Schema di riferimento ingresso/uscita:

–: Non c'e una risoluzione simile nel dominio RGB
Δ: il sincronismo del segnale RGB non corrisponde esattamente allo standard PC SVGA, perciò alcuni monitor potrebbero non essere in grado di visualizzare correttamente le immagini
•: l'uscita è accettabile per tutti i monitor.

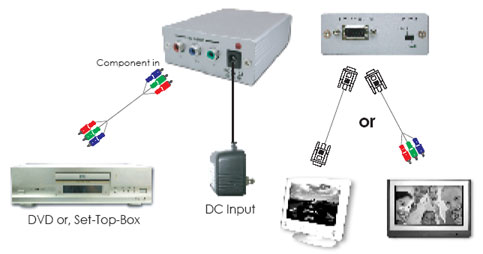

Esempio di installazione
