Convertitore spazio colore VGA RGB -> YPbPr (Component)

Plus de détails

È un convertitore di spazio colore Plug-n-Play. Abilita la visione di una sorgente PC su uno schermo in alta definizione tramite la connessione YPbPr. Il segnale in ingresso non viene scalato, quindi la risoluzione di uscita è la stessa di quella in ingresso.

Caratteristiche:

• Semplice da utilizzare, Plug & Play.
• Per collegare il PC ad uno schermo HDTV in Component.
• Compatibile con ingressi RGB sia interlacciati che progressivi.

Specifiche:

• Ingresso: RGBHV tramite connettore Sub-D HD15
  RGB: 0.7Vp-p, 75 ohm, terminato sulla sorgente
  H,V 5Vp-p TTL sync.
• Uscita: Component Video (YPbPr: Y con sincronismo composito, H+V sincronismo composito) su 5 connettori RCA
  Y: 1 Vp-p terminata a 75 ohm
  PbPr: 0.7 Vp-p
  H+V: 5 Vp-p
• Dimensioni (LxAxP): 76 x 30 x 105mm
• Alimentazione: 5V 2A positivo al centro, 100~240V AC, 50~60Hz
• Peso: 180g.
• Contenitore in metallo
• La frequenza e la risoluzione di uscita è sempre la stessa di quella ingresso.

Nota: l'uscita H+V del sincronismo composito è supplementare, generalmente non è necessaria.

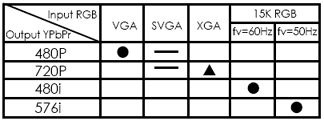

Schema di riferimento ingresso/uscita:

–: Non c'e una risoluzione simile nel dominio YPbPr
Δ: il sincronismo del component non corrisponde esattamente all'standard 720p, perciò alcune TV potrebbero non essere in grado di visualizzare correttamente le immagini
•: l'uscita è accettabile per tutte le TV

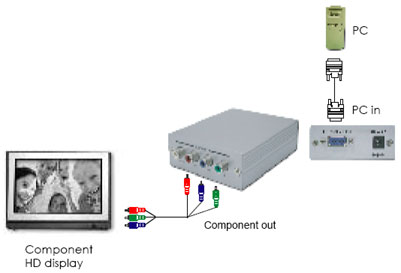

Esempio di installazione
